MPLAB ICE 4

产品名称

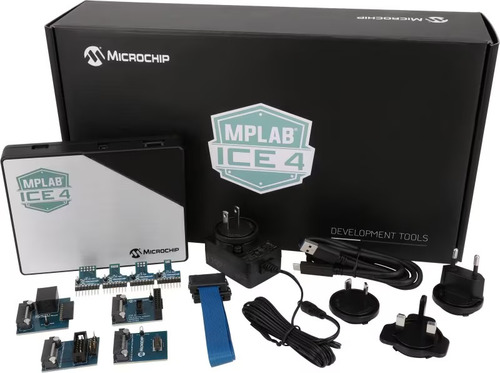

MPLAB ICE 4 在线仿真器、编程器和调试器

产品特性

1、MPLAB ICE 4 在线仿真器包含多种用于调试和编程的连接功能：

•SuperSpeed USB 3.0 主机 PC 接口，USB 速度为 5 Gbps

•高速 USB 2.0 主机 PC 接口

•速度高达 100 Mbps 的以太网连接

•有线/DHCP/APIAP IP 寻址

•静态 IP 寻址

•Wi-Fi 接入点连接 （Wi-Fi-AP）

•使用设备的 SSID 连接

•使用无线工作站模式 （Wi-Fi-STA） 连接到 Wi-Fi

•连接到家庭/办公室网络

•使用网络 SSID，安全类型与用户名和密码

2、该产品支持电压范围为 1.2V 至 5.5V 的各种目标设备。它还包含专业级安全功能以提高生产力：

•由 9V DC电源供电

•可以安全地为目标板输出高达 1A 的电流

•探头驱动器具有保护电路，坚固耐用，可防止来自目标的电压瞬变

•VDD和 Vpp电压监测器可防止过压情况，所有线路均具有过流保护

•经过 RED 测试，符合 CE 和 RoHS 标准

MPLAB ICE 4 在线仿真器开箱即用，与多个 Microchip 连接器兼容，并具有用于以下传统目标连接的适配器板：

•用于 SAM MCU 的 MPLAB ICE 4 在线仿真器 JTAG 适配器

•MPLAB ICE 4 在线仿真器ICSP™编程能力转接板，用于AVR MCU

•ICE 4 AVR JTAG（10 引脚）

•ICE 4 AVR（10 针迷你）

•ICE 4 AVR（6 针）

•ICE 4 AVR（6 针迷你）

•MPLAB ICE 4 在线仿真器ICSP编程能力适配器板，用于PIC MCU和dsPIC数字信号控制器（DSC）

•MPLAB ICE 4 在线仿真器用于 SAM MCU 的 Arm® Cortex-M® 跟踪适配器板

•用于 PIC32M MCU 的 MPLAB ICE 4 在线仿真器 PIC32 走线适配器板

MPLAB ICE 4 在线仿真器使用高速 40 针坚固的边缘速率电缆组件连接到目标板。

3、高级跟踪功能

•数据捕获/本机跟踪

•SPI 跟踪（目前在 16 位 PIC 设备上支持）

•端口跟踪（目前在 16 位 PIC 设备上受支持）

•PIC32 iFlowtrace™ 1.0/iFlowtrace 2.0

•臂 ITM/SWO

4、电源调试功能（目前仅在 AVR 和 SAM MCU 上支持）

•可以通过捕获功率数据和相应的 PC 值来关联代码

•可以识别电源配置文件

•可以确定耗电量最大的功能

•可以与 MPLAB 数据可视化工具接口

5、电源监控（所有设备都支持）

•可以监控整个系统或组件的功率

•包含两个不同分辨率的通道

6、CI/CD 支持

•MPLAB ICE 4 在线仿真器硬件工具可用于使用环路硬件通过以太网进行持续集成/持续交付

•可以使用 CI/CD 向导在最新版本的 MPLAB X IDE v6.00 上为 Jenkins 和 Docker 设置

全面的调试功能

•支持多个断点、秒表和源代码文件调试

•目标界面的可选上拉/下拉选项
