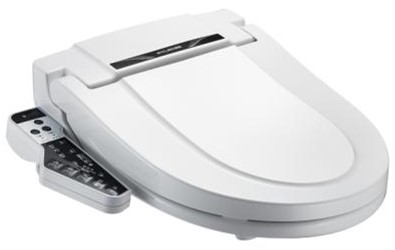

智能马桶盖控制方案

方案介绍：

使用NuMicro® NUC029宽电压微控制器，可直接连接5V控制模块或者利用微控制器本身功能，实现暖座功能、马桶座温度调节、冲洗水温调节、冲洗水流强度调节、自动喷嘴清洁等功能。

1、利用多路ADC，侦测水温及马桶座温度，实现温度控制及过温保护，防止烫伤

2、支持2组步进马达控制，调整水量大小及喷嘴位置

3、 支持按键扫描及LED显示控制

4、支持警示声提醒

MCU平台特色：NUC029 (32位 Arm® Cortex®-M0)

•宽工作电压(2.5V - 5.5V)及工作温度(-40°C~+105°C)

•丰富的通讯外设，最多支持6组UART、12通道PWM及15通道ADC，可以同时连接多种模块

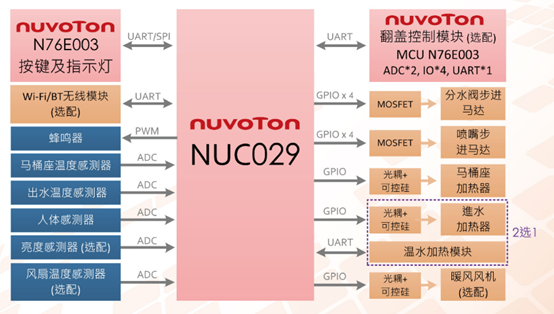

系统框图：
