锂电池管理系统 BMS

方案介绍：

采用 NuMicro® ML51 微控制器，支持5至14节锂电池。实时监测每节电池状态，进行电池内部状态的估算和监控。实现热管理、电池均衡管理、充放电管理、故障报警等。防止电池出现过充和过放，提高电池的效率和寿命，增强安全性。

1、采用MCU+ Analog Front-End架构

2、支持5至14节锂电池串联

3、高精度电池电压、电流检测

4、充放电管理

5、电池均衡管理

6、电池容量和剩余电量估算

7、短路保护、过压保护

8、双通道温度检测

MCU平台特色：

1、ML51 (低功耗高效能 1T-8051)

2、最高支持24MHz 主频

3、宽电压工作范围: 1.8V ~ 5.5V

4、内置12位元 ADC ,內建五階參考電壓

5、具備強灌電流驅動能力

6、内置PDMA

7、低功耗運行:   <15 μA ，睡眠模式 :   <1 μA

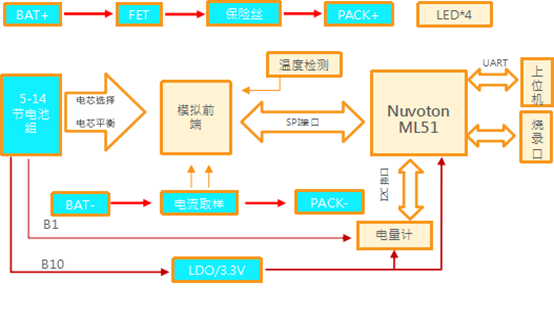

系统框图：
