四合一智能电子锁整体方案

方案介绍：

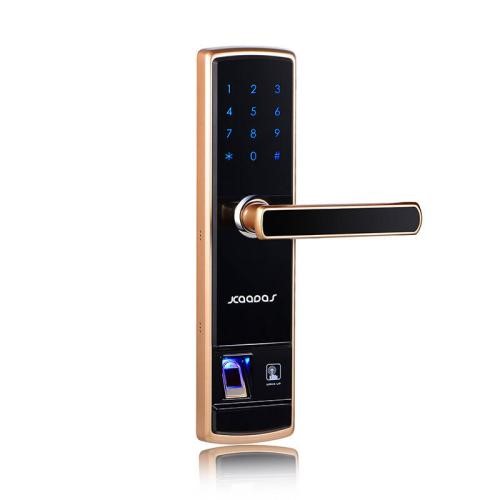

四合一智能电子锁，支持密码、指纹、卡片以及App远程开门功能，具有方便操作的图形化触控界面。使用NuMicro® M251/M252低功耗微控制器家族，可延长产品运行时间；并有低电池警示以及行动电源备援功能。具备语音提示功能，当遭遇强行开门时，能够发生警报声响。

•低功耗微控制器，延长产品运行时间至12个月

•浮动安全码以及虚位密码功能•最大记录100枚指纹辨识

•支持20组RFID卡片

•远程临时密码以及App蓝牙开门

• emWin图形化人机接口

•具有开、笑门以及警报声响

MCU平台特色：M251/M252 (32位 Arm® Cortex®-M23)

•具有Deep Power-down 模式，耗电量低于1.3微安培，延长产品运行时间

•丰富的通讯外设以连接多样的外部扩展模块

•支持XOM (eXecute-Only-Memory)、硬件AES加解密和Tamper引脚，提升产品安全性

•支持髙精度ADC以及0PA功能以达到精准电压量测的功能

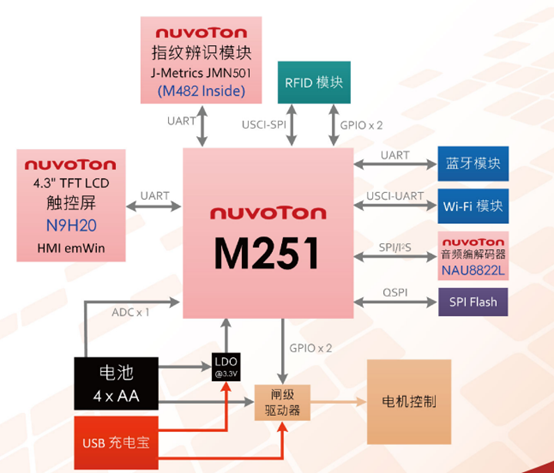

系统框图：
